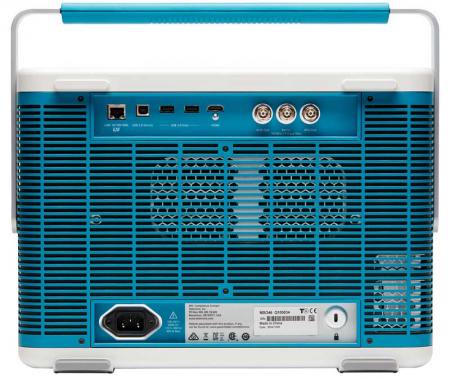

全新！4 系列 MSO 混合信号示波器

规格一览

输入通道

• 4 或 6 路 FlexChannel 输入
• 每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入

带宽¹

• 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz

采样率

• 在所有模拟/数字通道上实时采样率高达 6.25 GS/s

记录长度

• 31.25 或 62.5 M 点

垂直分辨率

• 12 位
• 高分辨率模式下高达 16 位

信号生成¹

• 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表²

• 4 位交流有效值电压，直流电压
• 直流 + 交流有效值电压

触发频率计数器²

• 8 位

高级分析¹

• 自动功率测量
• 频谱视图的混合域分析

协议支持¹

• 10Base-T, 100Base-TX
• CAN, CAN FD, LIN, FlexRay
• I²C，SPI
• I2S, LJ, RJ, TDM
• I3C
• MIL-STD-1553、ARINC 429
• RS-232、RS-422、RS-485、UART
• SENT
• SPMI
• USB 2.0 LS、FS、HS

显示器

• 13.3 英寸（338 毫米）
• 高清彩色 (1920 x 1080) 电容式触摸屏

尺寸（高 x 宽 x 深）

• 249 毫米 x 405 毫米 x 155 毫米
• （9.8 英寸 x 15.9 英寸 x 6.1 英寸）

重量

• 16 磅（7.3 千克）

特性和优点

同类产品中超大的显示以及屡获殊荣的用户界面

4 系列 MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，以及同类产品中超大的显示和超高分辨率的显示，打造了示波器全新的操作体验。

• 13.3 英寸高清显示屏
• 6.1 英寸（15.5 厘米）深，适合有限的工作台空间

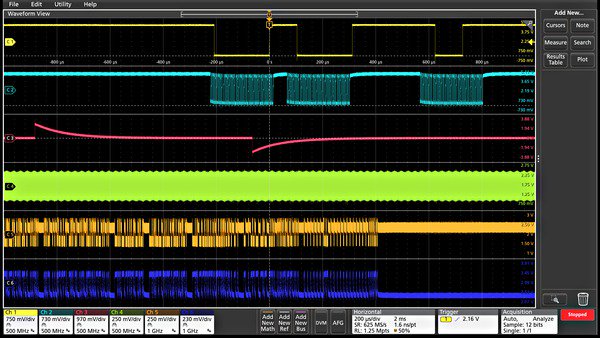

出色的细节设计和多达 6 条Flex channel的输入通道

• 任何通道都可以显示波形、频谱或两者
• 任何一条输入通道都可连接逻辑探头来查看八条数字通道
• 所有通道均具备出色的细节设计和准确的测量
  • 12 位垂直分辨率（高分辨率模式下可达 16 位）
  • 在所有模拟和数字通道上实时采样率高达 6.25 GS/s
  • 高达 62.5 M 点记录长度

更多功能和可升级

• 立即获取所需的所有调试功能，或在需要时添加这些功能 - 无需将其发回来。

  • 高达 1.5 GHz 带宽
  • 高达 62.5 M 点记录长度
  • 数字通道：每个 TLP058 逻辑探头提供 8 条数字通道
  • DVM/频率计数器（在注册后免费提供）
  • 任意波形/函数发生器
  • 高级分析
    • 串行总线解码和触发
    • 频谱视图混合域分析
    • 自动功率测量
  •

典型应用

• ---

  嵌入式设计和物联网

• 功率设计

• 教育

• 制造测试和调试

• 安装和维护服务

• 绝不会因为通道不够而延缓您检验和调试流程！

  4 系列 MSO 提供了 4 通道和 6 通道型号及 13.3 英寸高清 (1,920 x 1,080) 显示器，可以更好地查看复杂的系统。 许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器，都要求观察 4 个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题。

  大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态，但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦，需要对准触发点，很难确定两台显示器之间的定时关系，文档管理也是问题。

  您可能认为6 通道示波器的价格会比 4 通道示波器高出 50%，那么您会惊喜地发现，我们的 6 通道示波器只比 4 通道型号贵 ~20% 。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。
